Abhängeset für Global-Stromschienen, vernickelt

Abhängeset für Global-Stromschienen, vernickelt

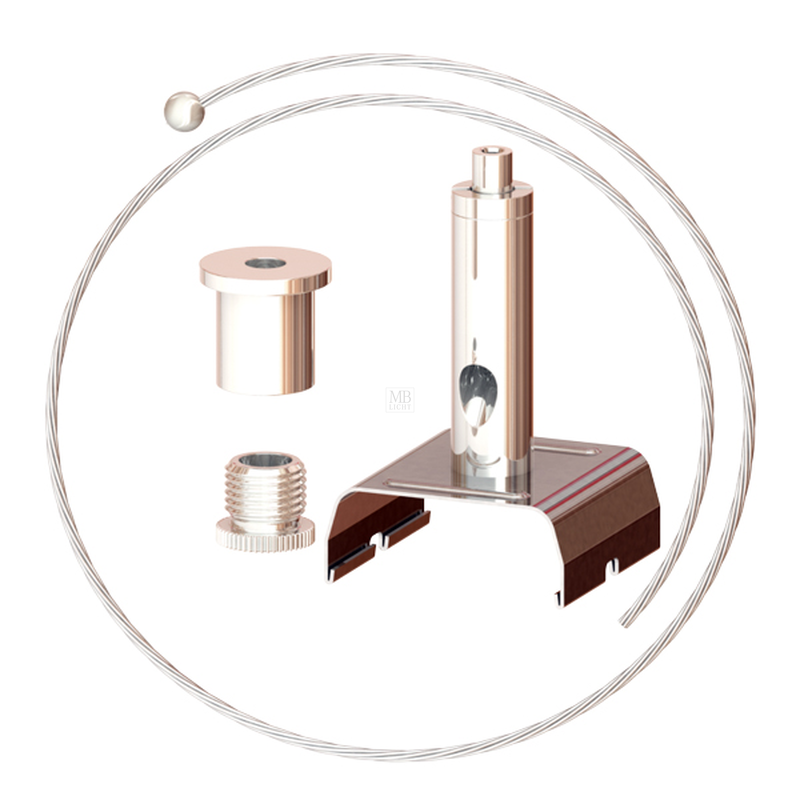

Das Abhängeset besteht aus einem Drahtseil mit Kugelnippel, einem zweiteiligen Deckenbefestiger (M10x1) sowie einem vernickelten Gripper für Global-Stromschienen.
Das Drahtseil gibt es in drei Längen. Es hat die Stärke 1,5mm und ist bei diesem Artikel 1500mm lang. Der Deckenbefestiger hat eine M6 Bohrung. Der Gripper ist ausgelegt für Drahtseile von 1mm bis 1,5mm und kann Lasten bis zu 20kg tragen. Bei diesem Produkt passt der vernickelte Gripper G-15-05 speziell zu den Global-Stromschienen.
Das Drahtseil wird mit seinem losen Ende bis zu seinem Kugelnippel duch die Schraubkappe gezogen. Diese wiederum wird in den Deckenbefestiger eingeschraubt, der mittels M6 Schrauben und Dübeln oder Gewindebolzen an der Decke angeschraubt wird.
Das freie Ende des Drahtseils wird durch den Stromschienengripper gezogen. Dank der stufenlos verstellbaren Mechanik arretiert der Gripper bei der gewünschten Länge des Seils.
Der Gripper seinerseits ist auf einer Klemmschiene befestigt, die auf die Global-Stromschiene aufgeschoben werden kann.

Eigenschaften:

• Oberfläche: vernickelt
• Stärke des Drahtseils: 1,5mm
• Längenvarianten:
  AS-PTGN-15: 1500mm
  AS-PTGN-30: 3000mm
  AS-PTGN-50: 5000mm
• Traglast: maximal 20kg
• Besonderheit: vernickelter Gripper G15-05 für Global-Stromschienen
